信息內容

三排柱式回轉支承（S系列）

《JB/T 10837-2008》

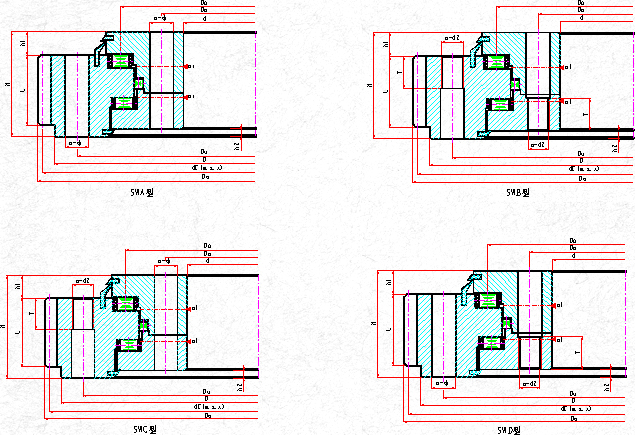

外齒式（SW）結構圖：

e01

內齒式（SN）結構圖：

e02

	序號	型號	外型和結構尺寸						安裝孔尺寸						齒輪參數
			D	d	H	h1	h2	n1 油杯數量	Du	Dn	n	φ	d2	T	L	x	m	De	z
			mm						mm			mm			mm		mm
外齒式	1	SW_1000.20	1156	854	128	26	10	4	1106	906	28	26	M24	45	98	+0.5	10	1210	118
	2	SW_1120.20	1280	974	128	26	10	4	1226	1026	32	26	M24	45	98	+0.5	12	1344	109
	3	SW_1250.20	1410	1104	128	26	10	4	1356	1156	36	26	M24	45	98	+0.5	12	1476	120
	4	SW_1400.20	1560	1254	128	26	10	4	1506	1306	36	26	M24	45	98	+0.5	14	1638	114
	5	SW_1600.20	1760	1454	128	26	10	4	1706	1506	40	26	M24	45	98	+0.5	14	1834	128
	6	SW_1600.25	1790	1418	148	30	10	8	1726	1484	32	33	M30	56	110	+0.5	14	1862	130
	7	SW_1800.25	2000	1618	148	30	10	8	1926	1684	36	33	M30	56	110	+0.5	16	2080	127
	8	SW_2000.25	2190	1818	148	30	10	8	2126	1884	44	33	M30	56	110	+0.5	16	2272	139
	9	SW_2240.25	2430	2058	148	30	10	8	2366	2124	48	33	M30	56	110	+0.5	18	2520	137
	10	SW_2500.25	2700	2318	148	30	10	8	2626	2384	54	33	M30	56	110	+0.5	18	2790	152
	11	SW_2240.32	2464	2022	182	42	10	10	2394	2100	40	39	M36	66	130	+0.5	18	2556	139
	12	SW_2500.32	2730	2282	182	42	10	10	2654	2360	44	39	M36	66	130	+0.5	18	2826	154
	13	SW_2800.32	3040	2582	182	42	10	10	2954	2660	48	39	M36	66	130	+0.5	20	3140	154
	14	SW_3150.32	3380	2932	182	42	10	10	3304	3010	56	39	M36	66	130	+0.5	20	3480	171
	15	SW_2800.40	3040	2562	220	50	10	10	2962	2640	56	39	M36	66	160	+0.5	20	3140	154
	16	SW_3150.40	3380	2912	220	50	10	10	3312	2990	64	39	M36	66	160	+0.5	22	3498	156
	17	SW_3550.40	3780	3312	220	50	10	10	3712	3390	72	39	M36	66	160	+0.5	22	3894	174
	18	SW_4000.40	4240	3762	220	50	10	10	4162	3840	84	39	M36	66	160	+0.5	24	4368	179
	19	SW_3150.50	3430	2884	268	64	10	14	3340	2974	56	45	M42	80	190	+0.5	24	3552	145
	20	SW_3550.50	3840	3284	268	64	10	14	3740	3374	64	45	M42	80	190	+0.5	24	3960	162
	21	SW_4000.50	4290	3734	268	64	10	14	4190	3824	72	45	M42	80	190	+0.5	24	4416	181
	22	SW_4500.50	4780	4234	268	64	10	14	4690	4324	84	45	M42	80	190	+0.5	24	4896	201
	23	SW_5000.50	5280	4734	268	64	10	14	5190	4824	96	45	M42	80	190	+0.5	24	5400	222
內齒式	1	SN_1000.20	1146	844	128	26	10	4	1094	894	28	26	M24	45	98	+0.5	10	790	80
	2	SN_1120.20	1266	964	128	26	10	4	1214	1014	32	26	M24	45	98	+0.5	12	900	76
	3	SN_1250.20	1396	1094	128	26	10	4	1344	1144	36	26	M24	45	98	+0.5	12	1032	87
	4	SN_1400.20	1546	1240	128	26	10	4	1494	1294	36	26	M24	45	98	+0.5	14	1162	84
	5	SN_1600.20	1746	1444	128	26	10	4	1694	1494	40	26	M24	45	98	+0.5	14	1372	99
	6	SN_1600.25	1782	1400	148	30	10	8	1716	1474	32	33	M30	56	110	+0.5	14	1330	96
	7	SN_1800.25	1982	1600	148	30	10	8	1916	1674	36	33	M30	56	110	+0.5	16	1520	96
	8	SN_2000.25	2182	1810	148	30	10	8	2116	1874	44	33	M30	56	110	+0.5	16	1728	109
	9	SN_2240.25	2422	2040	148	30	10	8	2356	2114	48	33	M30	56	110	+0.5	18	1944	109
	10	SN_2500.25	2682	2310	148	30	10	8	2616	2374	54	33	M30	56	110	+0.5	18	2214	124
	11	SN_2240.32	2458	2000	182	42	10	10	2380	2086	40	39	M36	66	130	+0.5	18	1908	107
	12	SN_2500.32	2718	2270	182	42	10	10	2640	2346	44	39	M36	66	130	+0.5	18	2178	122
內齒式	13	SN_2800.32	3018	2560	182	42	10	10	2940	2646	48	39	M36	66	130	+0.5	20	2460	124
	14	SN_3150.32	3368	2920	182	42	10	10	3290	2996	56	39	M36	66	130	+0.5	20	2820	142
	15	SN_2800.40	3038	2560	220	50	10	10	2960	2638	56	39	M36	66	160	+0.5	20	2460	124
	16	SN_3150.40	3388	2910	220	50	10	10	3310	2988	64	39	M36	66	160	+0.5	22	2794	128
	17	SN_3550.40	3788	3300	220	50	10	10	3710	3388	72	39	M36	66	160	+0.5	22	3190	146
	18	SN_4000.40	4238	3750	220	50	10	10	4160	3838	84	39	M36	66	160	+0.5	24	3624	152
	19	SN_3150.50	3416	2870	268	64	10	14	3326	2960	56	45	M42	80	190	+0.5	24	2736	115
	20	SN_3550.50	3816	3270	268	64	10	14	3726	3360	64	45	M42	80	190	+0.5	24	3144	132
	21	SN_4000.50	4266	3720	268	64	10	14	4176	3810	72	45	M42	80	190	+0.5	24	3600	151
	22	SN_4500.50	4766	4220	268	64	10	14	4676	4310	84	45	M42	80	190	+0.5	24	4104	172
	23	SN_5000.50	5266	4710	268	64	10	14	5176	4810	96	45	M42	80	190	+0.5	24	4584	192
