信息內容

單排交叉滾柱式回轉支承（11系列）

《JB/T 2300-2011》

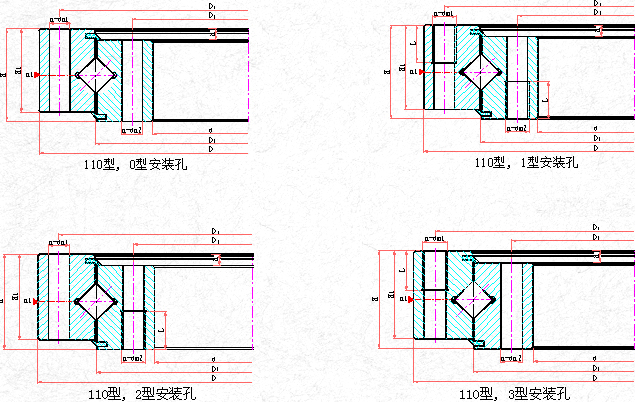

無齒式（110型）結構圖：

w01

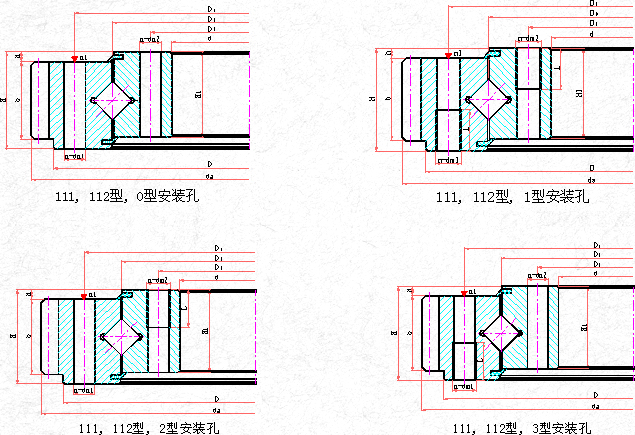

外齒式（111，112型）結構圖：

w02

內齒式（113，114型）結構圖：

w03

序號	基本型號			外型尺寸			安裝孔尺寸						結構尺寸			齒輪參數			外齒參數			內齒參數
	無齒式	外齒式	內齒式	D	d	H	D1	D2	n	dn1 dn2	dm1 dm2	L	n1	H1	h	b	x	m	da	Z 齒數	質量	da	Z 齒數	質量
				mm			mm			mm				mm		mm		mm	mm		Kg	mm		Kg
1	110.25.500	111.25.500	113.25.500	602	398	75	566	434	20	18	M16	32	4	65	10	60	+0.5	5	629	123	80	367	74	79
		112.25.500	114.25.500															6	628.8	102		368.4	62
2	110.25.560	111.25.560	113.25.560	662	458	75	626	494	20	18	M16	32	4	65	10	60	+0.5	5	689	135	91	427	86	90
		112.25.560	114.25.560															6	688.8	112		428.4	72
3	110.25.630	111.25.630	113.25.630	732	528	75	696	564	24	18	M16	32	4	65	10	60	+0.5	6	772.8	126	108	494.4	83	101
		112.25.630	114.25.630															8	774.4	94		491.2	62
4	110.25.710	111.25.710	113.25.710	812	608	75	776	644	24	18	M16	32	4	65	10	60	+0.5	6	850.8	139	121	572.4	96	116
		112.25.710	114.25.710															8	854.4	104		571.2	72
5	110.28.800	111.28.800	113.28.800	922	678	82	878	722	30	22	M20	40	6	72	10	65	+0.5	8	966.4	118	174	635.2	80	168
		112.28.800	114.28.800															10	968	94		634	64
6	110.28.900	111.28.900	113.28.900	1022	778	82	978	822	30	22	M20	40	6	72	10	65	+0.5	8	1062.4	130	194	739.2	93	189
		112.28.900	114.28.900															10	1068	104		734	74
7	110.28.1000	111.28.1000	113.28.1000	1122	878	82	1078	922	36	22	M20	40	6	72	10	65	+0.5	10	1188	116	235	824	83	217
		112.28.1000	114.28.1000															12	1185.6	96		820.8	69
8	110.28.1120	111.28.1120	113.28.1120	1242	998	82	1198	1042	36	22	M20	40	6	72	10	65	+0.5	10	1298	127	254	944	95	244
		112.28.1120	114.28.1120															12	1305.6	106		940.8	79
9	110.32.1250	111.32.1250	113.32.1250	1390	1110	91	1337	1163	40	26	M24	48	5	81	10	75	+0.5	12	1449.6	118	394	1048.8	88	347
		112.32.1250	114.32.1250															14	1453.2	101		1041.6	75
10	110.32.1400	111.32.1400	113.32.1400	1540	1260	91	1487	1313	40	26	M24	48	5	81	10	75	+0.5	12	1605.6	131	408	1192.8	100	399
		112.32.1400	114.32.1400															14	1607.2	112		1195.6	86
11	110.32.1600	111.32.1600	113.32.1600	1740	1460	91	1687	1513	45	26	M24	48	5	81	10	75	+0.5	14	1817.2	127	478	1391.6	100	453
		112.32.1600	114.32.1600															16	1820.8	111		1382.4	87
12	110.32.1800	111.32.1800	113.32.1800	1940	1660	91	1887	1713	45	26	M24	48	5	81	10	75	+0.5	14	2013.2	141	533	1573.6	113	541
		112.32.1800	114.32.1800															16	2012.8	123		1574.4	99
13	110.40.2000	111.40.2000	113.40.2000	2178	1825	112	2110	1891	48	33	M30	60	8	100	12	90	+0.5	16	2268.8	139	913	1734.4	109	890
		112.40.2000	114.40.2000															18	2264.4	123		1735.2	97
